硬密封蝶閥工作原理與結構詳解

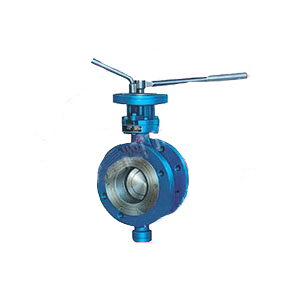

硬密封蝶閥是一種廣泛應用在工業管道系統中的控制元件，主要用于調節或切斷流體的流動。其特點是通過旋轉蝶板來實現開啟與關閉，且密封面采用硬質材料以提高耐磨損性和耐高溫性能，適用于含有顆粒物或具有一定腐蝕性的介質。下面是對硬密封蝶閥工作原理與結構的詳細解析：

工作原理

開啟過程：當執行（如氣動、電動或液壓驅動裝置）驅動閥桿旋轉時，固定在閥桿上的蝶板隨之轉動。隨著蝶板角度的增加，流體通道逐漸增加，直至蝶板與閥座完全平行，達到全開狀態，此時流體可以無障礙地通過閥門。

關閉過程：關閉時，執行驅動閥桿反向旋轉，蝶板逐漸靠近閥座，直至兩者緊密貼合。硬密封蝶閥的閥座和蝶板通常由耐磨、耐高溫的硬質材料制成，如碳化硅、硬質合金等，確保在高壓或含有硬質顆粒的流體中也能形成可靠的密封，避免泄漏。

結構詳解

蝶板：蝶板是蝶閥的核心部件，通過閥桿旋轉來控制流體流通。硬密封蝶閥的蝶板表面會覆有或鑲嵌硬質密封材料，以提高密封性能和耐磨性。

閥體：閥體是容納蝶板并連接管道的主體部件，通常由鑄鐵、球墨鑄鐵、不銹鋼等材料制成，根據使用環境的不同選擇合適的材質。

閥座：位于閥體內部，與蝶板相對的環形結構，同樣采用硬質材料，以確保在關閉狀態下形成可靠的密封界面。

閥桿：連接蝶板與執行的傳動部件，負責傳遞動力，使蝶板旋轉。

執行：可以是手動、氣動、電動或液壓驅動裝置，根據實際應用需求選擇合適的類型，用于控制蝶板的開啟和關閉。

密封墊圈：雖然稱為“硬密封”，但在某些設計中，蝶板邊緣或閥座周圍也可能設置軟質密封墊圈，進一步增加密封效果。

支架/導軌：為了確保蝶板平穩旋轉，閥體內通常設有導向或支撐結構，減少摩擦并保持閥板的正確位置。

硬密封蝶閥憑借其好的密封性能、耐久性和適用范圍廣的特點，在石油、化工、電力、冶金等多個工業領域有著廣泛的應用。
